¿Alguna vez te has preguntado qué está pasando realmente en tu red domótica? Si usas dispositivos Zigbee en casa y quieres depurar problemas de conexión o simplemente aprender cómo se comunican tus sensores, estás en el lugar correcto. Hoy vamos a hablar de una herramienta esencial y económica: el Dongle USB CC2531 configurado como analizador de protocolos (Packet Sniffer).
El Hardware: Módulo de Captura CC2531
Para este tutorial, utilizamos una Placa de rastreo Zigbee inalámbrica basada en el chip CC2531. Este pequeño dispositivo, que suele venir con una antena externa para mayor alcance y una carcasa protectora, es capaz de «escuchar» las frecuencias de radio en las que operan protocolos como IEEE 802.15.4 y Zigbee.
Características principales:
- Interfaz USB: Fácil de conectar a cualquier PC.
- Chip CC2531/CC2540: Versátil para capturar paquetes Zigbee y Bluetooth Low Energy (BLE).
- Antena externa: Mejora drásticamente la sensibilidad de recepción en comparación con las versiones de antena integrada.
Configuración del Software: Texas Instruments Packet Sniffer

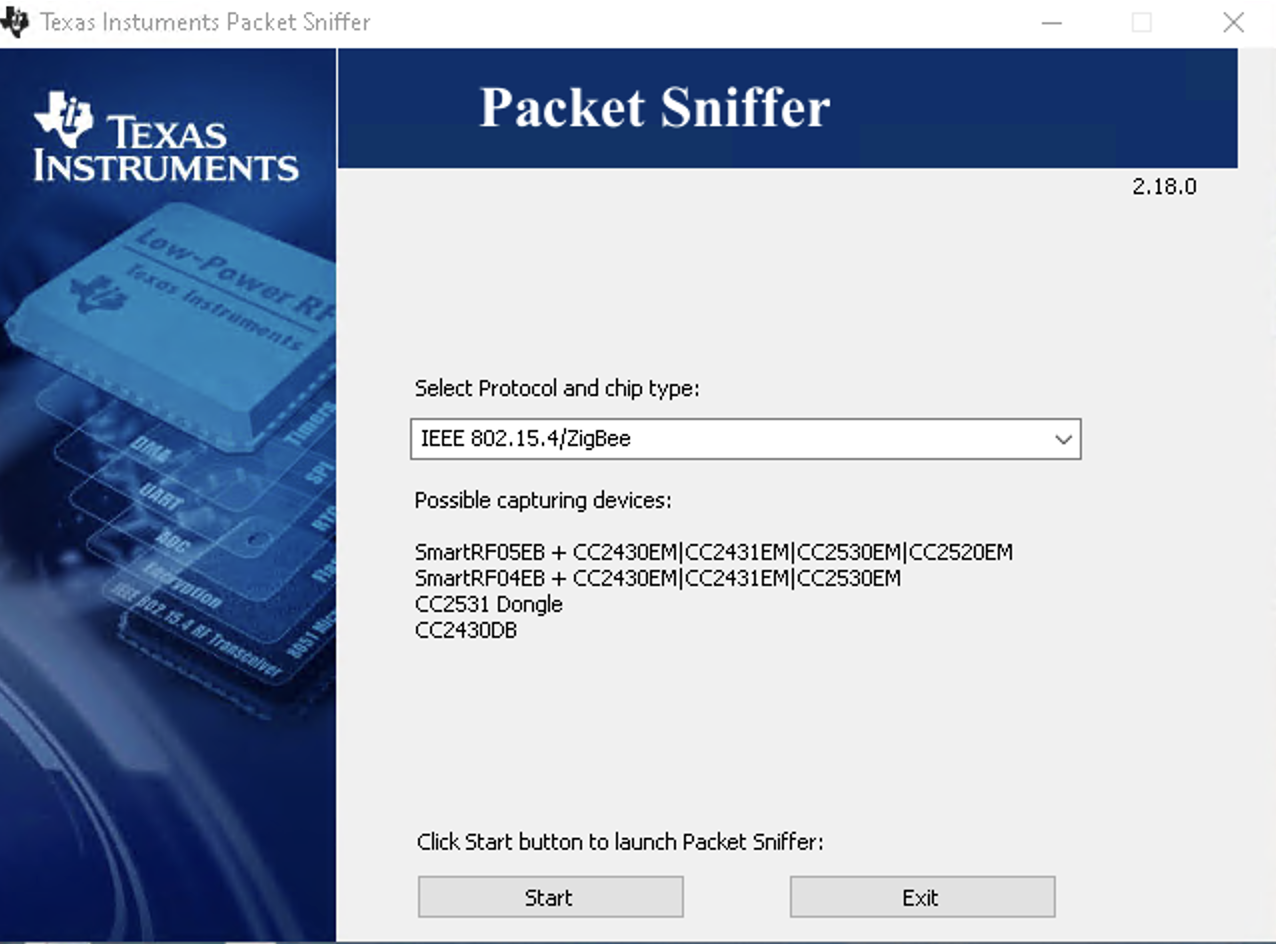

Para visualizar el tráfico, utilizamos el software oficial de Texas Instruments (TI) Packet Sniffer. Como se ve en la siguiente imagen, el primer paso es seleccionar el protocolo adecuado:
Pasos para iniciar la captura:
- Conecta el Dongle: Asegúrate de que los drivers estén correctamente instalados.
- Selecciona el Protocolo: En el menú desplegable, elige
IEEE 802.15.4/ZigBee. - Elige el dispositivo: El software detectará automáticamente tu
CC2531 Dongle. - ¡Dale a Start!: Haz clic en el botón de inicio para abrir la ventana de análisis.
Analizando los Datos en Tiempo Real
Una vez que el rastreador está funcionando, empezarás a ver una ráfaga de datos. Esta es la parte donde ocurre la «magia».
En la interfaz de captura se puede observar:
- Frame Control Field: Nos dice si el paquete es un comando de red, un ACK (reconocimiento) o datos de un sensor.
- Sequence Number: Útil para ver si se están perdiendo paquetes en el aire.
- LQI (Link Quality Indicator): Un valor fundamental para saber si tus dispositivos están demasiado lejos del coordinador.
- Timeline: La parte inferior muestra visualmente la frecuencia de los mensajes, ideal para detectar dispositivos «ruidosos» que agotan su batería enviando datos constantemente.
¿Por qué deberías usar un Sniffer Zigbee?
Si tienes un sistema con Home Assistant, Zigbee2MQTT o ZHA, esta herramienta es tu mejor aliada para:
- Solucionar interferencias: Ver si el canal WiFi de tu router está pisando la señal de tus bombillas inteligentes.
- Depurar emparejamientos: Entender por qué un sensor se niega a unirse a la red.
- Seguridad: Analizar cómo se cifran y envían los datos en tu hogar digital.
Conclusión: Por un precio muy bajo, el dongle CC2531 transformará tu PC en una estación de diagnóstico profesional. Es una inversión pequeña para un control total sobre tu infraestructura IoT.
